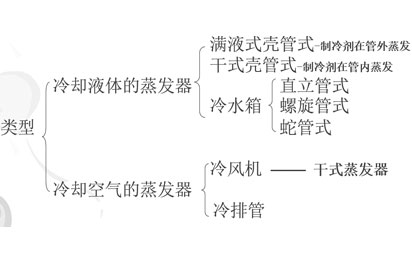

蒸发器

作用：制取和输出冷量。

提高蒸发器传热效率的措施：

1.氨制冷系统，应定期排油；

2.适当提高载冷剂流速；

3.及时清除载冷剂侧水垢；

4.冷库中应定期除霜；

5.防止蒸发温度过低，避免结冰。

节流装置

（一）毛细管

原理：节流，利用孔径和长度变化产生压力差，并控制制冷剂流量。

应用：主要用于热负荷较小的家用制冷器具中，同时要求制冷系统有比较稳定的冷凝压力和蒸发压力，如空调、冰箱。

特点：一般用铜管，无运动部件，不易产生故障，但对制冷剂流量的调节能力很低。

毛细管不能按工况变化时的需要来调整流体截面。

（二）热力膨胀阀  分为内平衡式和外平衡式

内平衡式

适用：压降低、蒸发器流程短及阻力小的制冷设备。

原理：利用蒸发压力、感温包内压力和弹簧力的变化来控制阀孔开启度。

外平衡式

适用：蒸发器压力损失较大的系统。

（二）热力膨胀阀

工作原理：感温包感受蒸发器出口端过热度的变化，使感温系统内压力变化（感温包压力），感温包压力作用于传动膜片，使膜片形成上下变形的位移，位移传给传动杆，传动杆推动阀针移动，形成阀门开大或变小，调节流量和降压节流。

蒸发器负荷↗  → 供液量不足 → 过热度↗ → 感温包温度压力↗ → 阀门开大

蒸发器负荷↘  → 供液量太大 → 过热度↘ → 感温包温度压力↘ → 阀门关小

安装：

◆阀体应尽量接近蒸发器，以及调节和拆修都比较方便的部位；

◆阀体应垂直安装，其位置高于感温包的位置；

◆膨胀阀前应装过滤器；

◆感温包安装在蒸发器出口吸气管道水平部分，一般应放在蒸发器出口过热度为5℃的地方，并且要用没有吸湿性的材料充分隔热；

调试

◆热力膨胀阀调节杆沿顺时针转，即压紧弹簧，加大开启过热度，使开启滞后，减少供液；如阀杆逆时针转，则放松弹簧力，减小开启过热度，使阀芯开启提前而增大供液。

◆调试时应在制冷设备正常运行状态下进行，一般调整在蒸发器出口处蒸汽过热度3～5℃较好。

热力膨胀阀常见故障分析与排除

◆压缩机运转时，膨胀阀不能开启供液；原因一可能是感温包或毛细管道破损，需进行修理或更换膨胀阀；原因二是膨胀阀过滤器或阀孔被污物堵塞，需要清洗过滤器或阀件。

◆压缩机启动后，膨胀阀很快被堵塞，造成吸入压力迅速降低，如果对阀加热，阀又恢复供液，吸入压力升高，可断定系统内有水分存在，必须在供液管上安装干燥器或更换失效的干燥器。

◆膨胀阀进液口段结霜，这是由于阀前过滤器堵塞造成，需清洗。

◆膨胀阀“咝咝”作响。可能是系统内制冷剂不足，或者液体无过冷度，供液管阻力过大，在阀前供液管中产生闪发气体造成的，需要补充制冷剂，加装或调整回热器，保证阀前制冷剂液体有足够的过冷度。

◆膨胀阀供液量时多时少。是因为选用了过大的膨胀阀，或者由于开启过热度调节过小，或者由于感温包包扎位置、外平衡管连接位置不当造成。

◆膨胀阀关闭不严或无法关闭。可能是膨胀阀阀损坏、感温包包扎位置不正确；也可能是膨胀阀的传动杆太长造成的。

（三）选用

◆选配时应考虑压缩机制冷能力

◆膨胀阀容量应合适，容量过大将造成膨胀阀供液一会儿多，一会儿少；

◆浮球阀适用于液位调节的自动节流阀，主要用在氨制冷系统中；

◆毛细管适用于工况相对较稳定的制冷机组，如冰箱、空调；

◆热力膨胀阀广泛用于制冷和空调设备上。
