冷凝器

作用：将压缩机升压排出的制冷剂过热蒸汽冷却冷凝成液体。

按冷却介质不同，可分为水冷式、风冷式、蒸发式。

立式壳管式

◆使用范围：多用于氨制冷系统中

◆水在管内走，氨在管外走。

◆优点：传热系数高，冷却冷凝能力大；

垂直安装，占地面积小，可安装在室外，节省机房面积；

对水质要求不高，且在清洗时不需要停止制冷系统工作；

◆缺点：用水量大，相应水泵耗功率增加；

金属消耗量大，比较笨重，搬运安装不方便；

制冷剂泄露不易发现；

易于结垢，需经常清洗。

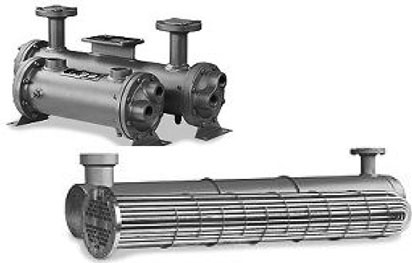

卧式壳管式

◆使用范围：普遍地应用于大中小型氨、氟利昂制冷系统中，尤其在船舶制冷和空调制冷用冷凝机组、冷水机组中应用广泛。

◆优点：传热系数高、冷却用水比立式壳管式少、占空间高度小、有利于有限利用空间的利用，结构紧凑、操作方便等。

◆缺点：水质要求好，水垢清洗不便，需要停止工作，卸下端盖才能进行、材料消耗大、造价较高等。

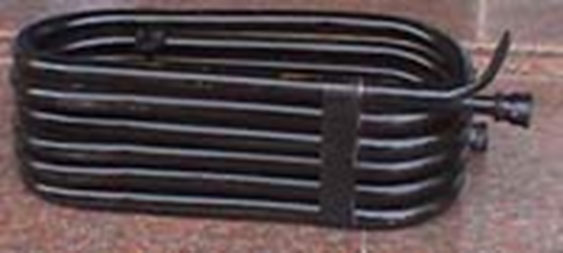

套管式

◆使用范围：一般用于小型氟利昂机组

◆优点：结构紧凑，便于制造、传热性能好。

◆缺点：金属耗用量大，冷却水流动阻力大。

风冷式冷凝器

使用范围：多用于小型氟利昂制冷装置中，如电冰箱、空调器、冷冻柜等

类型：自然对流式和强迫对流式

特点：可以不用水而使冷却系统变得十分简单，不易产生腐蚀；初次投资和运行费用均高于水冷式；冷凝温度受环境影响大。

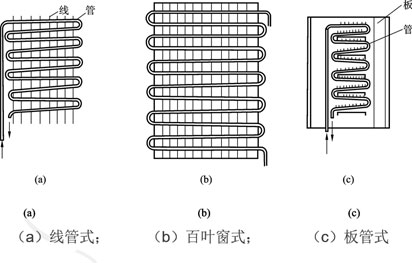

自然对流式：主要用于家用冰箱和微型制冷装置。

1.钢丝式冷凝器：采用蛇形复合钢管与直径为1.6～2mm的钢丝点焊而成

2.百叶窗式冷凝器：蛇形管紧卡或点焊在厚度为0.5mm、冲有700～1200个孔的百叶窗状的散热片上。

蒸发式冷凝器

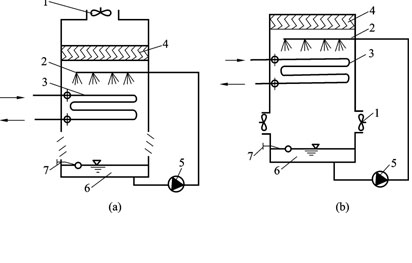

蒸发式冷凝器示意图

(a)吸入式；(b)压送式

◆使用范围：适用于缺水地区，中小型氨制冷系统

◆原理：冷却水喷淋时蒸发吸热，吸收高压制冷剂蒸汽的热量，同时使空气从下向上在水膜表面吹过。

◆优点：循环水量与耗水量较少，水泵耗功率低；冷凝温度低。

◆缺电：盘管易腐蚀，管外易结垢，且维修困难；消耗水泵和风机功率。

进出口温差

水冷式冷凝器进出口温差：立式壳管式2～4℃，卧式壳管式和套管式4～6℃。

空冷式冷凝器进出口温差不宜超过8℃；

蒸发式冷凝器的冷凝温度约为35～37℃，温差为2～3℃。

冷凝温度比冷却介质的出口温度高3～5℃。

影响冷凝效果的主要因素

冷凝器中含有空气或其他不凝性气体；

风冷式冷凝器空气供应量不足（主要指流速低，一般以2～4m/s为宜），或空气温升较高。

冷凝器的盘管翅片表面有油垢、污垢和锈蚀堵塞。
