照明线路接线

【试题一】两只双联开关控制单只白炽灯照明线路

注意事项：（1）一定要在断电情况下进行接线，接完线再通电调试；

（2）合闸顺序：先闸刀开关→再空气开关；

断闸顺序：先空气开关→再闸刀开关。

【试题二】单只开关控制日光灯照明线路

剩下的线A接A、B接B、C接C、D接D

注意事项：（1）一定要在断电情况下进行接线，接完线再通电调试；

（2）合闸顺序：先闸刀开关→再空气开关；

断闸顺序：先空气开关→再闸刀开关。

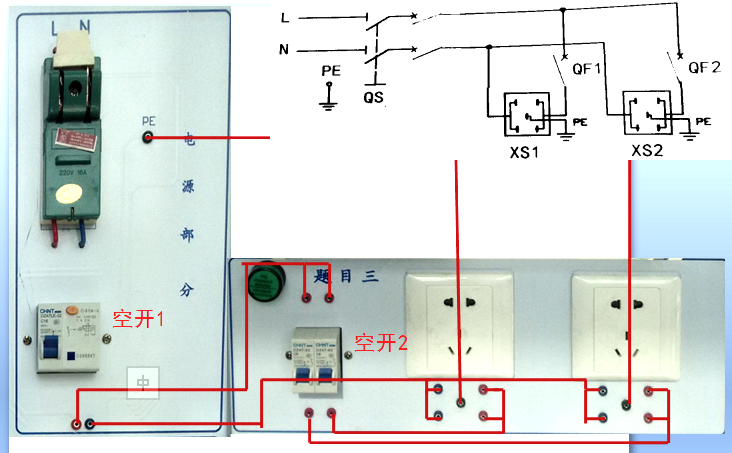

【试题三】两路单只开关分别控制两只10A五孔插座线路

注意事项：（1）一定要在断电情况下进行接线，接完线再通电调试；PE不要忘记接。

（2）合闸顺序：先闸刀开关→再空气开关1→再空气开关2；

断闸顺序：先空气开关2→再空气开关1→再闸刀开关。

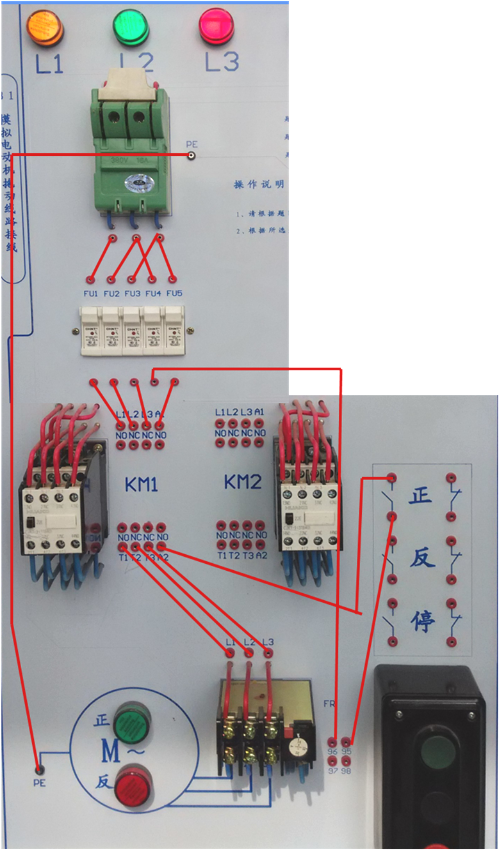

【试题一】电动机点动线路

注意事项：（1）一定要在断电情况下进行接线，接完线再通电调试；

（2）接地线PE不要漏接。

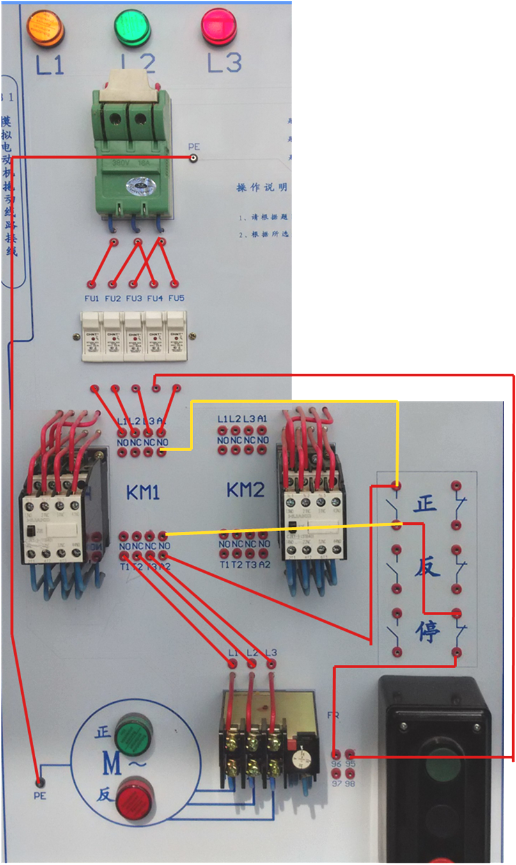

【试题二】电动机启动（自锁）、停止控制线路

注意事项：（1）一定要在断电情况下进行接线，接完线再通电调试；

（2）接地线PE不要漏接。

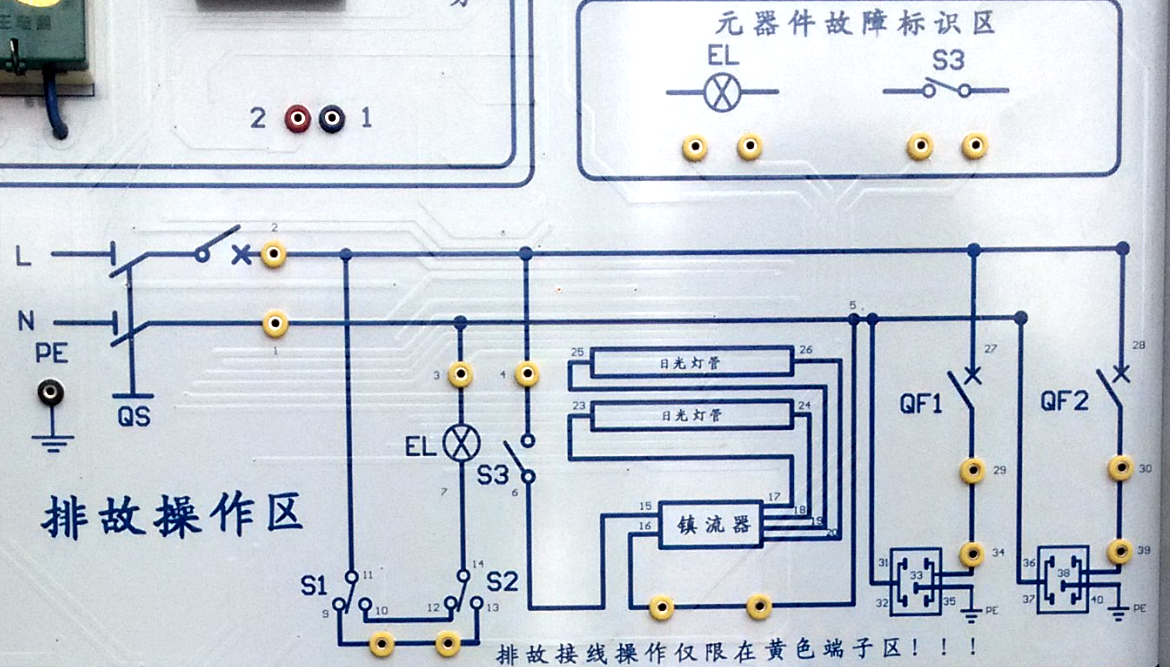

【照明电路排故】

注意事项：（1）故障检修前一定要切断电源方可进行操作；

（2）故障检修完毕后通电调试线路是否正常再提交试卷；

（3）故障检测在红色接线桩区域，修复故障在黄色接线桩区域。

故障1： R×1档 测量2#—4#

故障2： R×1档 测量1#—3#

故障3： R×1档 测量9#—13#

故障4： R×1档 测量5#—16#

故障5： R×1档 测量29#—34#

故障6： R×1档 测量30#—39#

故障7： R×10档 测量3#—7# 测量照明灯EL

故障8： R×1档 测量4#—6# 测量日光灯开关S3，测量时必须按下S3

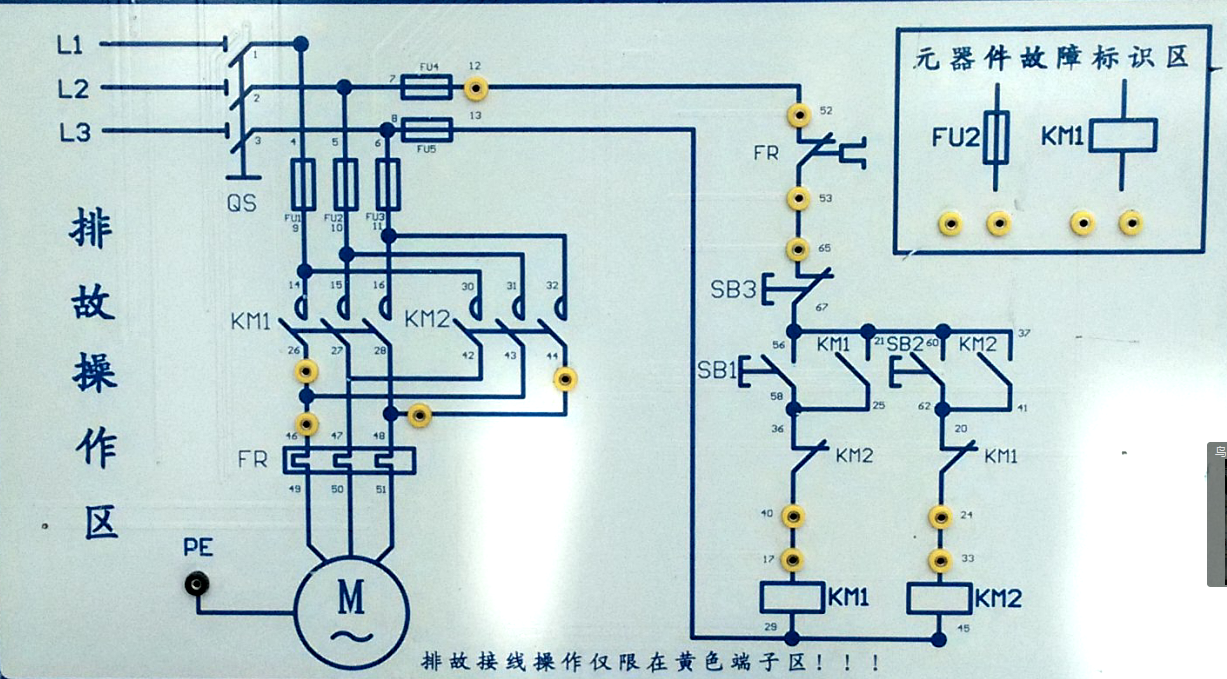

【电动机电路排故】

注意事项：（1）故障检修前一定要切断电源方可进行操作；

（2）故障检修完毕后通电调试线路是否正常再提交试卷。

（3）故障检测在红色接线桩区域，修复故障在黄色接线桩区域。

故障1： R×1档 测量26#—46#

故障2： R×1档 测量48#—44#

故障3： R×1档 测量12#—52#

故障4： R×1档 测量53#—65#

故障5： R×1档 测量40#—17#

故障6： R×1档 测量24#—33#

故障7： R×1档 测量5#—10# 测量熔断器FU2

故障8： R×10档 测量17#—29# 测量KM1线圈
